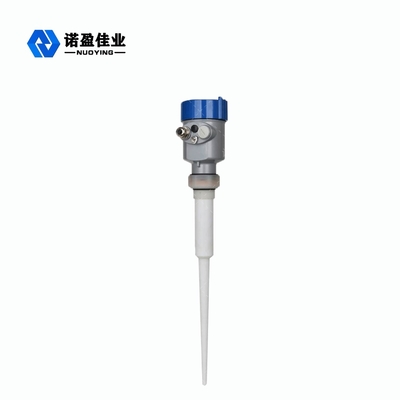

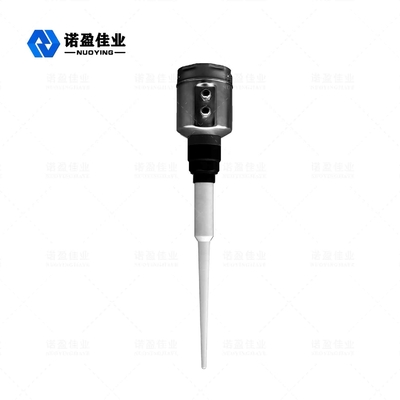

Mètre de niveau de radar liquide chaud de la vente 4-20mA 6GHz NYRD801

Mètre de niveau de radar liquide chaud de la vente 4-20mA 6GHz NYRD801

Nom De Marque: NUOYINGJIAYE
Model Number: NYRD801
MOQ: 1pcs
Prix: $450 to $1700 /pcs
Conditions De Paiement: T/T
Capacité à Fournir: mois de 1000 PCs pré
Les informations détaillées
Lieu d'origine:
Xi'an, Shaanxi, Chine
Certification:
CE,Ex,SIL
Application typique:
Liquide avec le processus simple
Matériel d'antenne:
PTFE
Chaîne de mesure:
20m
La température de médias:
-40~+130℃
Pression de processus:
-0.1~0.3MPa
Connexion de processus:
fil (facultatif)
Alimentation d'énergie:
24VDC (deux lignes, quatre lignes)
Exactitude:
<0.1%F.S
Détails d'emballage:
carton, 60cm×30cm×30cm
Capacité d'approvisionnement:
mois de 1000 PCs pré
Mettre en évidence:

type émetteur du radar 20mA de niveau

,

Mètre de niveau 6GHz de radar

,

Émetteur de niveau de radar de fil

Description de produit

Mètre de niveau de radar liquide chaud de la vente 4-20mA 6GHz NYRD801





principe de fonctionnement de niveau de mètre de radar de 6GHz NYRD801



La micro-onde courte même palpite avec de l'énergie très basse sont transmises et reçues par le système d'antenne. Les ondes de radar voyagent à la vitesse de la lumière. Le temps de fonctionnement peut être converti en signal de niveau par les composants électroniques. Une méthode spéciale d'extension de temps peut assurer la mesure stable et précise dans une courte durée même. Même s'il y a écho faux dans des conditions complexes de travail, l'écho du niveau matériel peut être exactement analysé avec la dernière technologie de microprocesseur et logiciel de correction.

Entrée :

L'antenne reçoit l'impulsion micro reflétée et la transmet au circuit électronique. Le microprocesseur traite le signal et identifie l'écho produit par l'impulsion micro sur la surface du matériau. La reconnaissance de signal correcte d'écho est accomplie par le logiciel d'impulsion, et l'exactitude peut atteindre le niveau de millimètre. La distance D de la surface du matériau est proportionnelle au voyage T de temps d'impulsion : D=C×T/2 (C est la vitesse de la lumière)

Puisque la distance E du réservoir vide est connue, le niveau matériel L est : L=E-D.

Sortie :

Il est placé en entrant la taille vide E de réservoir (= au zéro absolu), la pleine taille F de réservoir (= complet) et quelques paramètres d'application. Les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspondant à la sortie 4-20mA.



paramètres techniques de mètre de niveau de radar de 6GHz NYRD801



Application typique Liquide avec le processus simple
Modèle de produit NYRD801
Matériel d'antenne PTFE
Chaîne de mesure 20m
Connexion de processus Fil
La température de processus -40~+130℃
Pression de processus -0.1~0.3MPa
Alimentation d'énergie 24VDC (deux lignes, quatre lignes)
Exactitude <0.1%F.S
Niveau de protection IP67
Catégorie anti-déflagrante Exia II CT6



caractéristique de conception de niveau de mètre de radar de 6GHz NYRD-801



les microprocesseurs 1.Advanced et l'Echo Discovery unique font écho la technologie transformatrice pour des applications complexes.

seul radar 2.The qui touche le milieu.

liquide 3.Measuring avec le de grande précision et le plus précis.

4.Adhesive ou matériel accrochant, signal d'impulsion peut pénétrer, n'affecte pas la mesure.

5.Easy pour n'installer aucun mal sur le corps humain ou l'environnement.



champ de niveau d'application de mètre de radar de 6GHz NYRD801



usines 1.Power : piles de charbon, silos crus de charbon, silos de carburant, réservoirs, réservoirs de nettoyage des gaz d'échappement.

2.Oilfield : réservoirs bruts de stockage d'huile, réservoirs de raffinage de stockage d'huile, séparateurs triphasés, bassins de décantation, réservoirs d'eaux d'égout, interfaces de la huile-eau.

3.Metallurgy : Haut fourneau, silo de minerai, broyeur de minerai, silo de matière première, silo matériel auxiliaire.

4.Chemical : tour de distillation de pétrole brut, silo de matière première, silo intermédiaire, réservoir de réaction, réservoir d'ammoniaque, solides silo, séparateur.

5.Pharmaceutical : Cuve de stockage de médecine chinoise, séparateur, cuve de fermentation.

6.Other : réservoir de mélange, ciment, papier, traitement de l'eau et ainsi de suite.
