Occasions de condensation de cristallisation de cristallisation de corrosion de PFA de transducteur de niveau de radar plat de Modbus

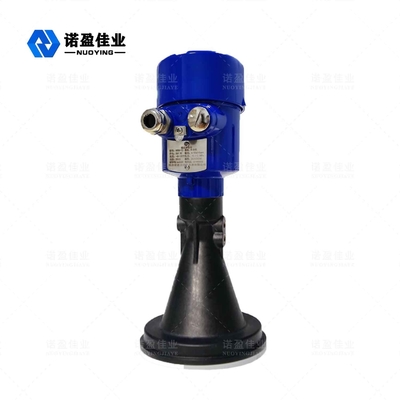

26GHz NYRD-PB-E Plat Radar Niveau Mètre

L'indicateur de niveau radar à écran plat est un instrument de mesure de niveau radar haute fréquence 26 GHz avec une distance de mesure maximale de 40 mètres.L'antenne est encore optimisée et le nouveau microprocesseur rapide peut effectuer une analyse et un traitement du signal à plus grande vitesse, de sorte que l'instrument puisse être utilisé dans certaines occasions complexes telles que la vapeur, la mousse, la poussière, la cristallisation, la condensation, etc.

Radar Niveau MètreParamètre technique

※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!

Radar Niveau Mètreen fonctionnement Principe

L'antenne de niveau radar émet des impulsions micro-ondes étroites, qui sont transmises vers le bas à travers l'antenne.Une fois que l'impulsion touche la surface du support mesuré, elle est réfléchie et reçue à nouveau par le système d'antenne, et le signal est transmis à la partie circuit électronique et automatiquement converti en un signal de niveau (car la vitesse de propagation de l'impulsion est extrêmement rapide, l'onde électromagnétique atteint la cible et est réfléchie vers le récepteur (le temps nécessaire est quasi instantané).

Radar Niveau MètreCaractéristiques de conception

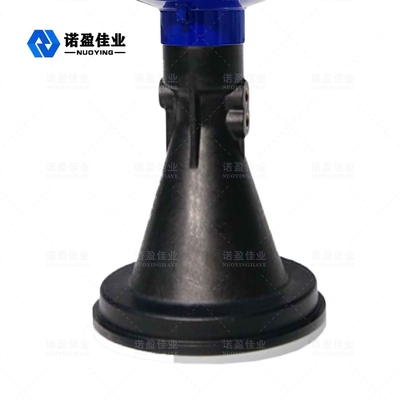

◎ L'antenne est de petite taille, facile à installer.radar sans contact, sans usure et sans pollution.

◎ Insensible à la corrosion, à la mousse, à la vapeur d'eau, aux changements de température et de pression.

◎ L'angle du faisceau est petit et l'énergie est concentrée, ce qui améliore la capacité d'écho et aide à éviter les interférences.

◎ La zone aveugle de mesure est plus petite et peut également obtenir de bons résultats pour la mesure de petits réservoirs.

◎ Rapport signal/bruit élevé pour de meilleures performances même dans des conditions fluctuantes.

Méthode de connexion





Radar Niveau MètreClasse de protection



Cet instrument répond entièrement aux exigences de la classe de protection IP66/67.Illustration 6 :

• Comment vous assurer que votre installation répond aux exigences IP67 :
• Assurez-vous que la tête d'étanchéité n'est pas endommagée.
• Assurez-vous que le câble n'est pas endommagé.
• Assurez-vous que les câbles utilisés répondent aux spécifications de raccordement électrique.Pliez le câble vers le bas avant d'entrer dans l'interface électrique pour vous assurer que l'eau ne s'écoule pas dans le boîtier, voir ①
• Veuillez serrer le presse-étoupe, voir ②
• Veuillez brancher les connexions électriques inutilisées avec des bouchons aveugles, voir ③





Radar Niveau MètreDébogage des instruments



L'instrument dispose de trois méthodes de débogage, comme suit :



Méthode 1 : Affichage/Clé

L'instrument est débogué par les 4 boutons sur l'écran d'affichage.(Figure 7) ①LCD ;②Bouton.



Méthode 2 : débogage de l'ordinateur hôte

Connectez-vous à la caméra supérieure via HART (Figure 8)

①RS232 ou USB；②Mètre de niveau radar；③Adaptateur HART；④Résistance 250Ω



Méthode 3 : Programmation du programmeur portable HART

Programmateur portatif HART (Figure 9)

①RS232 ou USB；②Mètre de niveau radar；③250Ωrésistance
