Détails sur le produit:
|
| Chaîne de mesure: | 20m | Échantillonnage d'écho: | 100 times/s |
|---|---|---|---|
| Matériel: | PFA | Connexion de processus: | Bride (facultative) |
| Catégorie de protection: | Instrument IP67, IP67 d'affichage | Température de fonctionnement: | -40~260℃ |
| Interface électrique: | M20×1. 5, ½ « TNP | Catégorie anti-déflagrante: | ExiaCT6Ⅱ GA, Ⅱ CT6 gigaoctet d'Exd |
| Mettre en évidence: | capteur de niveau liquide de radar de 40m,Capteur de niveau liquide IP67 de radar,24VDC a guidé le capteur de niveau de radar |
||

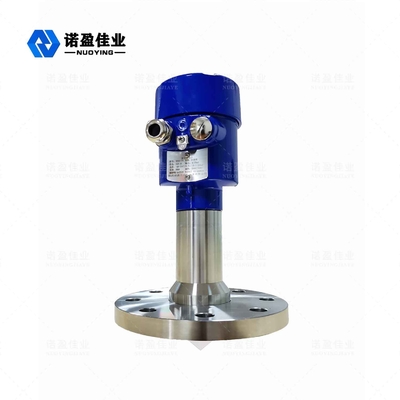

mètre de niveau de radar plat de 26GHz NYRD-PB-C
Le mètre de niveau de radar à panneau plat est un instrument de mesure à haute fréquence de niveau du radar 26GHz avec une distance maximum de mesure de 40 mètres. L'antenne est encore optimisée, et le nouveau microprocesseur rapide peut effectuer une analyse plus à grande vitesse de signal et le traitement, de sorte que l'instrument puisse être utilisé dans certaines occasions complexes telles que la vapeur, mousse, la poussière, cristallisation, condensation, etc….
Paramètre technique de mètre de niveau de radar
| Modèle | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| Application typique | Vapeur, brume, mousse, corrosion forte, cristallisation, condensation, adhérence, etc. | ||||
| Transmettez la fréquence | 26GHz | ||||
| Échantillonnage d'écho | 100 times/s | ||||
| Matériel d'antenne | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
| Gamme | 40m | ||||
| Exactitude | 0.05%~0.1%F.S | ||||
| Puissance d'approvisionnement | 24VDC (à deux fils, à quatre fils), C.A. 220V | ||||
| Puissance | 3W | ||||
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… | ||||
| La température de processus | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
| Pression de processus | -0.1~2.0MPa | ||||
| Connexion de processus | Parenthèse, bride (facultative) | ||||
| Interface électrique | M20×1. 5, ½ « TNP | ||||
| Classe de protection | IP 67 | ||||
| Catégorie anti-déflagrante | ExiaCT6Ⅱ GA, Ⅱ CT6 gigaoctet d'Exd | ||||
Note de ※ : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs !
Principe de fonctionnement de niveau de mètre de radar
L'antenne de niveau de radar émet les impulsions étroites de micro-onde, qui sont transmises vers le bas par l'antenne. Après que l'impulsion touche la surface du milieu mesuré, on le reflète de retour et est reçu par le système d'antenne encore, et le signal est transmis à la pièce de circuit électronique et automatiquement converti en signal de niveau (parce que la vitesse de propagation d'impulsion est extrêmement rapide, l'onde électromagnétique atteint la cible et est reflétée de nouveau au récepteur. Le temps pris est presque instantané).
Conditions de niveau d'installation de mètre de radar
Installation de niveau de mal de mètre de radar
