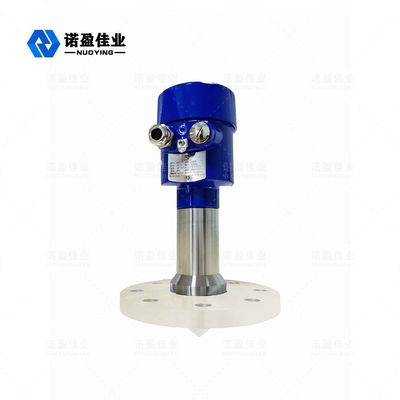

Filet de vis à quatre fils du téflon 4Mpa d'émetteur de niveau à panneau plat de radar

mètre de niveau de radar plat de 26GHz NYRD-PB-B

Le mètre de niveau de radar à panneau plat est un instrument de mesure à haute fréquence de niveau du radar 26GHz avec une distance maximum de mesure de 40 mètres. L'antenne est encore optimisée, et le nouveau microprocesseur rapide peut effectuer une analyse plus à grande vitesse de signal et le traitement, de sorte que l'instrument puisse être utilisé dans certaines occasions complexes telles que la vapeur, mousse, la poussière, cristallisation, condensation, etc….

Paramètre technique de mètre de niveau de radar

Note de ※ : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs !

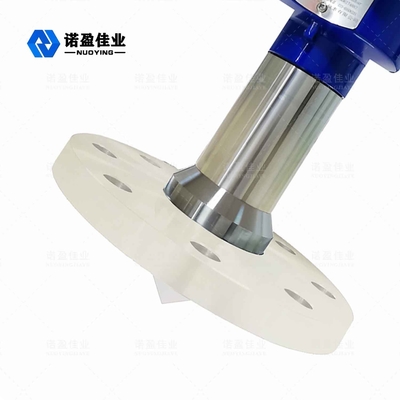

L'antenne de niveau de mètre de radar à panneau plat utilisant le matériel de PTFE, PTFE (téflon ou PTFE), généralement connu sous le nom de « roi de plastiques », se compose du tétrafluoroéthylène par la polymérisation des composés de polymère, elle a l'excellente stabilité chimique, résistance à la corrosion élevée, cachetage, la lubrification n'est pas isolation collante et électrique et la bonne résistance anti-vieillissement, PTFE a les caractéristiques suivantes :

• Résistance à hautes températures -- température de fonctionnement jusqu'à 250℃.
• Résistance de basse température -- bonne dureté mécanique ; Même lorsque la température chute à -196℃, l'élongation de 5% peut être maintenue.
• Résistance à la corrosion - inertes à la plupart des produits chimiques et dissolvants, résistants aux acides et les bases fortes, l'eau et les divers dissolvants organiques.
• Résistance aux intempéries - a la meilleure vie vieillissante des plastiques.
• Lubrification élevée - le plus bas coefficient de frottement de matériaux solides.
• Non-adhérence - est la tension superficielle minimum dans un matériel solide et n'adhère pas à n'importe quelle substance.
• Non-toxique -- avec l'inertie physiologique, en tant que les vaisseaux sanguins et organes artificiels implantés dans le corps pendant longtemps sans réactions défavorables.

Principe de fonctionnement de niveau de mètre de radar

L'antenne de niveau de radar émet les impulsions étroites de micro-onde, qui sont transmises vers le bas par l'antenne. Après que l'impulsion touche la surface du milieu mesuré, on le reflète de retour et est reçu par le système d'antenne encore, et le signal est transmis à la pièce de circuit électronique et automatiquement converti en signal de niveau (parce que la vitesse de propagation d'impulsion est extrêmement rapide, l'onde électromagnétique atteint la cible et est reflétée de nouveau au récepteur. Le temps pris est presque instantané).

Comme l'image montre :

Arrangement d'A.Range, bas ajustement (4mA) Ajustement de B.High (20mA) Gamme de zone de C.Blind

Mettez en référence la surface pour la mesure : Le fond du fil ou la surface d'étanchéité de la bride.

Note : Quand utilisant la synchronisation de niveau de radar, assurez-vous que le niveau matériel le plus élevé ne peut pas entrer dans l'angle mort de mesure (secteur représenté par C sur la figure).

Caractéristiques de conception de niveau de mètre de radar

◎L'antenne est petite dans la taille, facile à installer ; radar de non contact, aucun usage et aucune pollution.

◎Inchangé par des changements de corrosion, de mousse, de vapeur d'eau, de température et de pression.

◎L'angle de faisceau est petit et l'énergie est concentrée, qui augmente la capacité et les aides d'écho d'éviter l'interférence.

◎L'angle mort de mesure est plus petit, et il peut également réaliser de bons résultats pour la petite mesure de réservoir.

◎Rapport signal/bruit élevé pour une meilleure représentation même dans des conditions de fluctuation.
