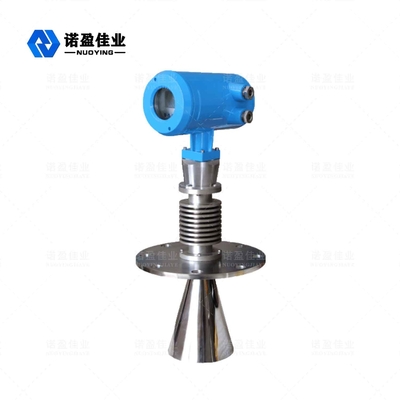

Transmetteur de niveau radar EXia II CT6 4MPa à deux fils 0,1% de précision

NYRD803 Indicateur de niveau radar intelligent, type haute température, plage de mesure : 0 ~ 35 m, -40 ~ 250 ℃, -0,1-4 MPa, 4-20 mA/HART

NYRD803 Indicateur de niveau radar intelligent

Radar Niveau Mètreen fonctionnement Principe

Le compteur de niveau radar convient au niveau de liquide, de boue et de matériau granulaire de mesure continue sans contact, adapté à la température, au changement de pression;Là où des gaz inertes et volatils sont présents.

La méthode de mesure de l'impulsion micro-onde est adoptée, et elle peut fonctionner normalement dans la gamme de la bande de fréquence industrielle.L'énergie des feux de croisement peut être installée dans une variété de conteneurs ou de tuyaux métalliques, non métalliques, sans danger pour le corps humain et l'environnement.

Radar Niveau MètreParamètre technique

※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!

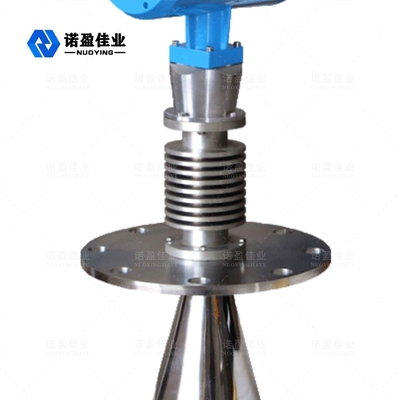

Antenne de compteur de niveau radar pour rejoindre la structure du radiateur, le radiateur est une sorte d'appareils électriques utilisés comme dispositif de refroidissement de composants électroniques chauds, composé de plus de 304/316 de matériaux tels que la structure en tôle d'acier inoxydable.Le dissipateur de chaleur peut rendre la chaleur des composants plus efficace, de sorte que le produit peut être appliqué à des températures plus élevées.

Radar Niveau MètreCaractéristiques de conception

◎ NYRD803 du compteur de niveau convient aux mesures continues sans contact des liquides, du lisier et des granulés, des variations de pression ;la présence de gaz inertes et de situations volatiles
◎Utilisez la méthode de mesure des impulsions micro-ondes, elle peut être travaillée normalement dans la bande de l'industrie fréquente.Pour le faisceau à faible énergie, peut être installé sur une variété de métaux, de conteneurs ou de tuyaux non métalliques, sans danger pour l'homme et l'environnement.

Radar Niveau MètreExigences d'installation

Description de l'installation

Distance recommandée(1) du mur au mur extérieur du tuyau court installé :

• Distance de la paroi du réservoir : 1/6 du diamètre du réservoir, min.la distance est de 200 mm
• Non autorisé à installer au-dessus du silo d'alimentation en matériau(4)
• Non autorisé à installer en position centrale (3), s'il est installé au centre, cela provoquera un écho de fausse onde, il interrompra l'écho des ondes et entraînera une perte de signal.
• Si la distance entre la jauge et la paroi du réservoir ne peut pas être sécurisée, les fluides sur la paroi du réservoir seront collés, provoquant un écho de fausse onde, lors du débogage de la jauge, l'écho de fausse onde n'a pas été enregistré.

Installation à l'intérieur du réservoir

• Dans ce faisceau d'ondes de signal, évitez le matériel suivant à installer (1) Interrupteur de fin de course, capteur de température, etc.
• Position symétrique (2) anneau de vide, serpentin chauffant, tablier, etc.
• S'il y a (1)(2) substances interférentielles, appliquez un tube à ondes guidées pour la mesure.
