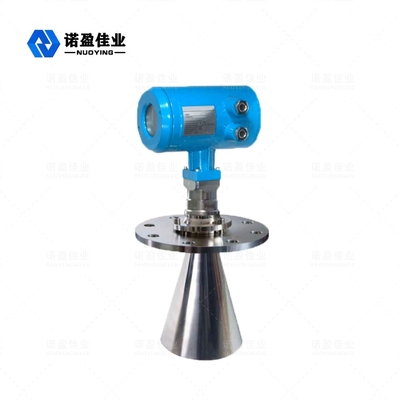

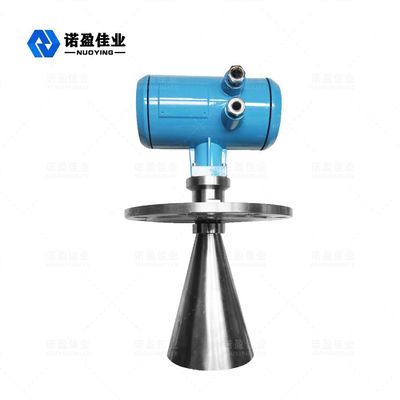

Particules solides de boue du mètre 20mA HART de niveau de radar de fonte d'aluminium

NYRD803 boîtier en acier inoxydable transmetteur de niveau de mètre de niveau Radar Intelligent

NYRD803 Indicateur de niveau radar intelligent

Radar Niveau Mètreen fonctionnement Principe

L'impulsion d'énergie à faible émission est très courte par le système d'antenne d'émission et de réception des micro-ondes.A la vitesse de la lumière.Le temps de fonctionnement peut être converti en signal de niveau des composants électroniques.Le temps particulier d'une méthode d'extension très courte assure des mesures stables et précises.

Un faux écho apparaîtra même dans des conditions compliquées.Avec l'aide de la dernière technologie de micro-traitement et du logiciel de débogage, l'écho au niveau du matériau peut être analysé avec précision.

Radar Niveau MètreParamètre technique

※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!

Radar Niveau MètreCaractéristiques de conception

◎ NYRD803 du compteur de niveau convient aux mesures continues sans contact des liquides, du lisier et des granulés, des variations de pression ;la présence de gaz inertes et de situations volatiles
◎Utilisez la méthode de mesure des impulsions micro-ondes, elle peut être travaillée normalement dans la bande de l'industrie fréquente.Pour le faisceau à faible énergie, peut être installé sur une variété de métaux, de conteneurs ou de tuyaux non métalliques, sans danger pour l'homme et l'environnement.

Radar Niveau MètreExigences d'installation

Option d'installation optimisée

• Taille de l'antenne : plus la taille de l'antenne est grande, plus l'angle du haricot d'onde est petit et l'écho de l'onde d'interruption sera plus faible.
• Ajustement de l'antenne : ajustez l'antenne à la position de mesure optimisée.
• Tube à ondes guidées : le tube à ondes guidées est utilisé pour éviter l'écho des ondes parasites.

NYRD803 Installation à l'intérieur du réservoir

Installation standard:

• L'antenne ne peut pas être inclinée vers la paroi du réservoir.
• L'antenne conique doit être étendue à l'extérieur du tuyau court d'installation ;sinon, le tuyau d'extension de l'antenne doit être utilisé.
• L'antenne cornet doit être ajustée pour être verticale, ne laissez pas le haricot pointer vers la paroi du réservoir.

Radar Niveau MètreConditions de mesure

Attention

• La plage de mesure compte à partir du point où le faisceau d'ondes touche le fond du réservoir, mais dans des conditions particulières, si le fond du réservoir est concave ou conique, il n'est pas possible de mesurer lorsque le niveau de matériau est inférieur à ce point.
• Si le fluide est à faible constante électrique moyenne, lorsqu'il est au niveau de liquide bas, il est visible au fond du réservoir, maintenant pour garantir la précision de la mesure, nous suggérons de régler la position cero à la position C basse hauteur.
• Théoriquement, il est possible d'atteindre le point de pointe de l'antenne pour la mesure, mais compte tenu de l'influence de la corrosion et de l'adhérence, la valeur finale de la plage de mesure doit être au point à 100 mm du bout de l'antenne
• Pour la protection anti-débordement, on peut définir une distance de sécurité ajoutée sur la zone aveugle.
• Le min.la plage de mesure est liée à l'antenne.
• Sous différentes conditions de concentration, les mousses peuvent absorber et réfléchir les micro-ondes, mais sous certaines conditions, elles sont mesurables.
