Transmetteur de niveau radar SS304 Capteur de niveau d'eau radar de réservoir 24VDC

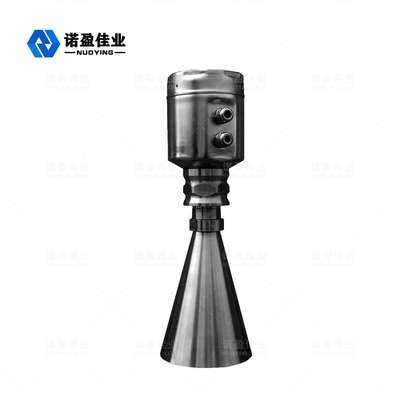

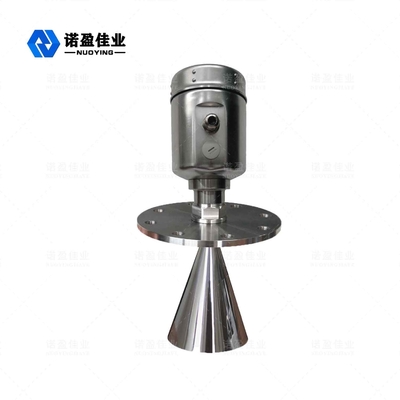

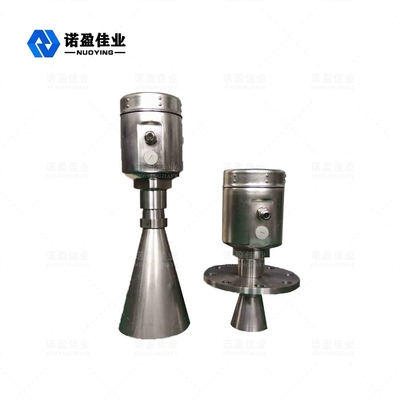

NYRD803 boîtier en acier inoxydable transmetteur de niveau de mètre de niveau Radar Intelligent

NYRD803 Indicateur de niveau radar intelligent

Radar Niveau Mètreen fonctionnement Principe

Impulsions d'énergie à faible émission grâce à des systèmes d'antennes émettrices et réceptrices hyperfréquences très courtes.avec la vitesse de la lumière.Le temps de fonctionnement peut être converti en composants électroniques des signaux de niveau.Un temps spécial pour une méthode d'extension très courte garantit des mesures stables et précises.
Même si la condition des cas plus complexes, il y a un faux écho, avec la dernière technologie de micro-traitement et un logiciel de débogage peut analyser avec précision l'écho au niveau du matériau.

Radar Niveau MètreParamètre technique

※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!

Contribution

L'antenne reçoit les impulsions micro-ondes réfléchies et transmises au circuit électronique, le microprocesseur traite ce signal, identifie les micro-impulsions générées dans l'écho de surface du matériau.Reconnaissance correcte du signal d'écho par le logiciel intelligent jusqu'à une précision millimétrique.La distance D de la surface du matériau et le temps de parcours de l'impulsion T sont proportionnels à :

D=C×T/2
Où C est la vitesse de la lumière
Puisque la distance du réservoir vide E est connue, alors le niveau L est :
L=ED

Sortir

En saisissant la hauteur E (= zéro) du réservoir vide, la hauteur du réservoir plein F (= pleine échelle) et certaines applications pour définir les paramètres, les paramètres d'application adapteront automatiquement l'instrument pour mesurer l'environnement.Correspond à la sortie 4-20mA.

Radar Niveau MètreCaractéristiques de conception

◎ NYRD803 du compteur de niveau convient aux mesures continues sans contact des liquides, du lisier et des granulés, des variations de pression ;la présence de gaz inertes et de situations volatiles
◎Utilisez la méthode de mesure des impulsions micro-ondes, elle peut être travaillée normalement dans la bande de l'industrie fréquente.Pour le faisceau à faible énergie, peut être installé sur une variété de métaux, de conteneurs ou de tuyaux non métalliques, sans danger pour l'homme et l'environnement.

Radar Niveau MètreExigences d'installation

Description de l'installation

Distance recommandée(1) du mur au mur extérieur du tuyau court installé :

• Distance de la paroi du réservoir : 1/6 du diamètre du réservoir, min.la distance est de 200 mm
• Non autorisé à installer au-dessus du silo d'alimentation en matériau(4)
• Non autorisé à installer en position centrale (3), s'il est installé au centre, cela provoquera un écho de fausse onde, il interrompra l'écho des ondes et entraînera une perte de signal.
• Si la distance entre la jauge et la paroi du réservoir ne peut pas être sécurisée, les fluides sur la paroi du réservoir seront collés, provoquant un écho de fausse onde, lors du débogage de la jauge, l'écho de fausse onde n'a pas été enregistré.

Installation à l'intérieur du réservoir

• Dans ce faisceau d'ondes de signal, évitez de suivre le matériel à installer (1) interrupteur de fin de course, capteur de température, etc.
• Position symétrique(2)anneau de vide, serpentin chauffant, tablier, etc.
• S'il y a (1)(2) des substances interférentielles, appliquez un tube à ondes guidées pour la mesure.
