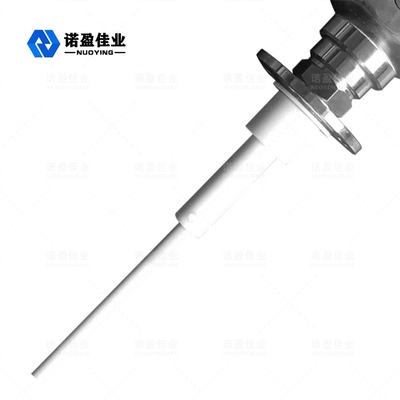

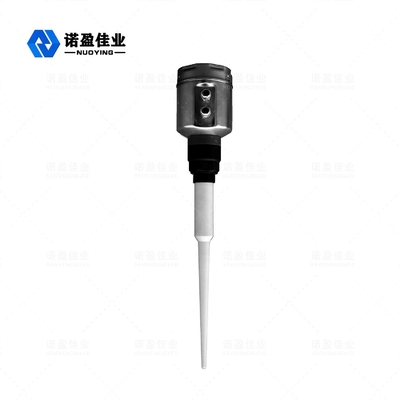

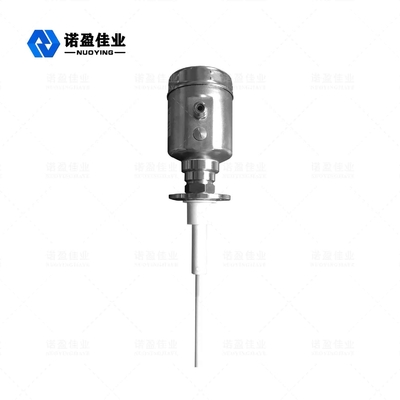

Le niveau du radar NYRD801 dosent émission intelligente d'acier inoxydable la basse

Mètre de niveau du radar NYRD801 intelligent

Principe de fonctionnement de niveau de mètre de radar

Basses impulsions d'énergie d'émission par les systèmes très courts d'antenne de réception de transmission et à micro-ondes. avec la vitesse de la lumière. Le temps de fonctionnement peut être converti en composants électroniques des signaux de niveau. Un temps spécial pour une méthode très courte d'extension assure des mesures stables et précises.
Même si les cas plus complexes de condition, il y a un écho faux, avec la dernière technologie de micro-informatique et le logiciel de correction peut exactement analyser l'écho de niveau matériel.

Entrée

L'antenne reçoit les impulsions reflétées de micro-onde et transmis au circuit électronique, les processus de microprocesseur ce signal, identifient les micro-impulsions produites dans l'écho de surface du matériau. Reconnaissance de signal correcte d'écho par le logiciel intelligent accompli jusqu'à l'exactitude de millimètre. La distance D de la surface du matériau et du temps de déplacement d'impulsion T est proportionnelle à :

D=C×T/2
Là où C est la vitesse de la lumière
Puisque la distance du réservoir vide E est connue, puis le niveau L est :
L=E-D

Sortie

En entrant dans la taille E (= zéro) du réservoir vide, la pleine taille F de réservoir (= complet) et quelques applications pour placer les paramètres, paramètres d'application adaptera automatiquement l'instrument pour mesurer l'environnement. Correspond à la sortie 4-20mA.

Paramètre technique de mètre de niveau de radar

Note de ※ : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs !

Caractéristiques de conception de niveau de mètre de radar

◎NYRD801 de mètre de niveau convient aux mesures de non contact continues des liquides, de la boue et des granules, variation de pression ; la présence des gaz inertes et des situations volatiles
◎Méthode de mesure d'impulsion de micro-onde d'utilisation, il peut être travaillé normalement dans la bande de l'industrie fréquente. Pour la poutre d'énergie inférieure, ne peuvent être installés sur un grand choix de métaux, de conteneur ou de tuyau non métallique, aucun mal aux humains et l'environnement.

Conditions de niveau d'installation de mètre de radar

Installation à l'intérieur du réservoir

• Dans puis la poutre de vague de signal, évitez après matériel d'être (1) commutateur de limite, capteur de température, etc. installés
• 2) anneaux de vide de position (, serpentins de chauffage, tabliers, etc. symétriques.
• S'il y a (1) (2) substances d'interférence, appliquez le tube de vague guidée pour la mesure.

Option optimisée d'installation

• Taille d'antenne : plus la taille d'antenne est grande, plus l'angle de haricot de vague est petit, et l'écho de vague d'interruption sera plus faible.
• Ajustement d'antenne : ajustez l'antenne sur la position de mesure optimisée.
• Tube de vague guidée : le tube de vague guidée est utilisé pour éviter l'écho de vague d'interférence.

Installation NYRD801 à l'intérieur du réservoir

Installation standard :

• L'antenne ne peut pas être inclinée vers le mur de réservoir.
• Afin de réduire au minimum l'influence de la température, placez une garniture de ressort à la connexion des brides.
• Pour le type antenne de tige, le tuyau de short d'installation doit être prolongé dehors.
• Mettez le type antenne de tige verticalement ; ne laissez pas le point de haricot vers le mur de réservoir.
