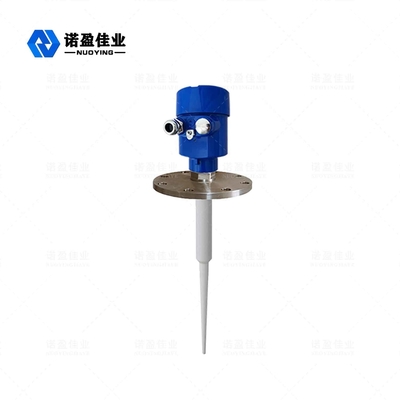

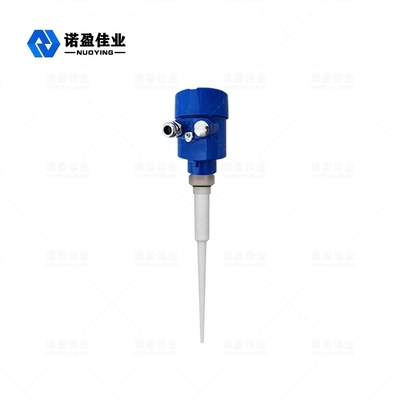

Transmetteur de niveau radar HART 20m Radar de niveau d'eau 24VDC

Indicateur de niveau radar intelligent NYRD801

Radar Niveau Mètreen fonctionnement Principe

Impulsions d'énergie à faible émission grâce à des systèmes d'antennes émettrices et réceptrices hyperfréquences très courtes.avec la vitesse de la lumière.Le temps de fonctionnement peut être converti en composants électroniques des signaux de niveau.Un temps spécial pour une méthode d'extension très courte garantit des mesures stables et précises.
Même si la condition des cas plus complexes, il y a un faux écho, avec la dernière technologie de micro-traitement et un logiciel de débogage peut analyser avec précision l'écho au niveau du matériau.

Radar Niveau MètreParamètre technique

※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!

Radar Niveau MètreExigences d'installation

Description de l'installation

Distance recommandée(1) du mur au mur extérieur du tuyau court installé :

• Distance de la paroi du réservoir : 1/6 du diamètre du réservoir, min.la distance est de 200 mm
• Non autorisé à installer au-dessus du silo d'alimentation en matériau(4)
• Non autorisé à installer en position centrale (3), s'il est installé au centre, cela provoquera un écho de fausse onde, il interrompra l'écho des ondes et entraînera une perte de signal.
• Si la distance entre la jauge et la paroi du réservoir ne peut pas être sécurisée, les fluides sur la paroi du réservoir seront collés, provoquant un écho de fausse onde, lors du débogage de la jauge, l'écho de fausse onde n'a pas été enregistré.

Option d'installation optimisée

• Taille de l'antenne : plus la taille de l'antenne est grande, plus l'angle du haricot d'onde est petit et l'écho de l'onde d'interruption sera plus faible.
• Ajustement de l'antenne : ajustez l'antenne à la position de mesure optimisée.
• Tube à ondes guidées : le tube à ondes guidées est utilisé pour éviter l'écho des ondes parasites.

NYRD801 Installation à l'intérieur du réservoir

Installation standard:

• L'antenne ne peut pas être inclinée vers la paroi du réservoir.
• Afin de minimiser l'influence de la température, placez un joint à ressort au raccordement des brides.
• Pour l'antenne de type tige, le tuyau court d'installation doit être étendu à l'extérieur.
• Placez l'antenne de type tige verticalement ;ne laissez pas le grain pointer vers la paroi du réservoir.
