Détails sur le produit:
|
| Chaîne de mesure: | 6m, 15m | Type d'antenne: | antenne à hautes températures et à haute pression |
|---|---|---|---|
| Matériel: | 304,316L (facultatif) | Catégorie anti-déflagrante: | ExiaCT6Ⅱ (facultatif) |
| Classe de protection: | Instrument IP67 d'affichage | Température de fonctionnement: | -40~500℃ |
| Sortie de signal: | 4-20mA, 4-20mA/HART (à deux fils/à quatre fils) | Pression de processus: | -1~40BAR |

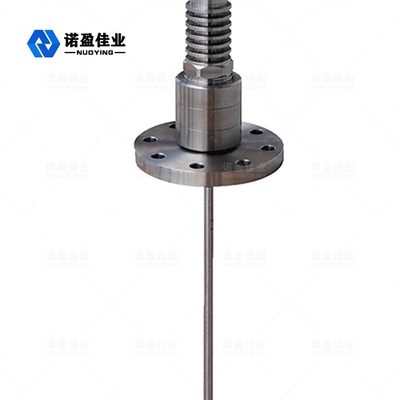

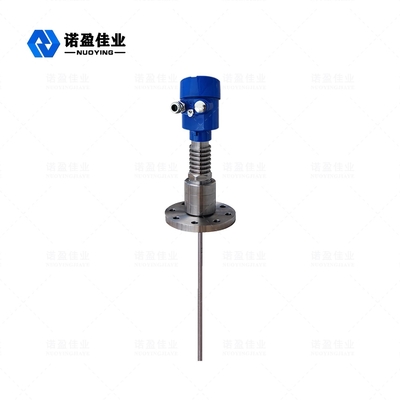

NYRD705Onde guidée de 1,8 GHz Radar Niveau Mètre
Jauge de niveau radar à ondes guidées, un instrument de mesure de niveau dans l'industrie chimique.Le mesureur de niveau radar à ondes guidées est un mesureur de niveau radar basé sur le principe de la réflectométrie dans le domaine temporel (TDR).L'impulsion électromagnétique du mesureur de niveau radar se déplace le long du câble ou de la tige de la sonde à la vitesse de la lumière.Lorsqu'elle rencontre la surface du milieu mesuré, une partie de l'impulsion du mesureur de niveau radar est réfléchie pour former un écho et revient à l'émetteur d'impulsions par le même chemin.La distance entre le lanceur et la surface du milieu mesuré est proportionnelle au temps de propagation de l'impulsion entre-temps, et la hauteur du niveau de liquide est calculée.
Radar Niveau MètreParamètre technique
| Application typique | Liquides, poudres, particules solides, fluides corrosifs |
| Matériau de l'antenne | Câble souple/304/PTFE (en option) |
| Plage de mesure | 6 mètres |
| Précision | ±1 mm |
| Source de courant | 24 VDC (deux fils, quatre fils) |
| Température moyenne | -40~+130℃,-40~+250℃ |
| Pression | -0.1~4.0MPa |
| Connexion de processus | Filetage, bride (facultatif) |
| classe de protection | IP67 |
| Qualité antidéflagrante | ExiaⅡCT6 (facultatif) |
| Sortie de signal | 4...20mA/HART/RS485/Modbus... |
※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!
Radar Niveau Mètreen fonctionnement Principe
L'impulsion hyperfréquence à haute fréquence émise par le radar à ondes guidées se propage le long du composant de détection (câble en acier ou tige en acier), et lorsqu'elle rencontre le milieu mesuré, en raison du changement soudain de la constante diélectrique, elle provoque une réflexion, et une partie de l'énergie de l'impulsion est réfléchie.L'intervalle de temps entre l'impulsion émise et l'impulsion réfléchie est proportionnel à la distance du milieu mesuré.
Radar Niveau MètreExigences d'installation
Méthode d'installation standard
◎ Il est recommandé d'installer à 1/4 ou 1/6 du diamètre du conteneur.
Remarque : La distance minimale de la paroi du réservoir est L0≥300mm, H0≥50mm.
◎ Tenir à l'écart de l'entrée et de la sortie.
◎ Éloignez-vous des obstacles tels que les interrupteurs de fin de course, les serpentins de chauffage, les agitateurs, etc. Remarque : La distance entre la sonde et l'obstacle est ≥ 200 mm.
◎ Lorsque le conteneur est une boîte métallique, le radar ne doit pas toucher la paroi et le fond de la boîte sur toute la plage.
◎ Si le fond du conteneur est conique, le radar peut être installé au centre du haut du réservoir.
◎ La hauteur du tuyau court d'installation doit être L1≤10cm.
Radar Niveau MètreConnections electriques
◎ Tension d'alimentation
(4 ~ 20) mA/HART (deux fils)
L'alimentation et le signal de courant de sortie partagent un câble blindé à deux conducteurs.Reportez-vous aux données techniques pour la plage de tension d'alimentation spécifique.Pour le type à sécurité intrinsèque, une barrière de sécurité doit être ajoutée entre l'alimentation et l'instrument.
(4~20)mA/HART (quatre fils)
L'alimentation et le signal de courant sont séparés et chacun utilise un fil blindé à deux conducteurs.Reportez-vous aux données techniques pour la plage de tension d'alimentation spécifique.
RS485/Modbus
L'alimentation et le signal Modbus sont séparés et utilisent chacun un fil blindé à deux conducteurs.Pour la plage de tension d'alimentation spécifique, voir les données techniques.
◎ Méthode de connexion
◎ Connexion antidéflagrante
Radar Niveau MètreTable de sélection
Par exemple : NYRD705-AC1A33VAPM1000
| Numéro de fabricant | |
| NYRD | |
| Modèle du produit | |
| 705 Portée 6m | |
| Forme d'antenne/ Taille/ Matériau | |
|
UNE B Oui |
Antenne câble/ 304 Câble antenne/ PTFE spécial personnalisé |
| Connexion de processus | |
| UNE | Filetage : G1½A |
| B | Sujet : G1A |
| C | Fil: G¾A |
| ré | Filetage : 1½NPT |
| E | Bride : DN50 |
| F | Bride : DN80 |
| g | Bride : DN100 |
| Oui | Spécial personnalisé |
| Sortie/Approvisionnement | |
|
1 4~20mA/24VDC Bifilaire 2 4~20mA/24VDC/Hart Bifilaire 3 4~20mA/220VAC/Hart Quatre fils 4 RS485/Modbus |
|
| Affichage en direct/ Programmation | |
| HACHE | Avec sans |
| Nuoying code | |
| XX | |
| Température de processus |
| 1 - 40~+ 130℃ |
| 2 - 40~+ 250℃ |
| 3 - 40~+ 500℃ |
| Y spécial personnalisé |
| Pression de processus |
| 1 - 0.1~+ 0.3MPa |
| 2 - 0,1 ~ + 2,0 MPa |
| 3 - 0,1 ~ + 4,0 MPa |
| Y spécial personnalisé |
| Scellage |
|
V Viton K Kalrez Y spécial personnalisé |
| Matériau du boîtier/niveau de protection |
| A Aluminium/ IP65 |
| D Aluminium (double cavité)/IP67 |
| S SS 304/ IP68 |
| Y spécial personnalisé |
| Qualité antidéflagrante |
| Norme P |
| L Exia IICT6 |
| G Exd[ia] IICT6 Spécial |
| Y personnalisé |
| Entrée de câble |
|
M M20×1.5 N 1/2" NPT Y spécial personnalisé |
| Portée (unité : cm) |
| X ...... |
