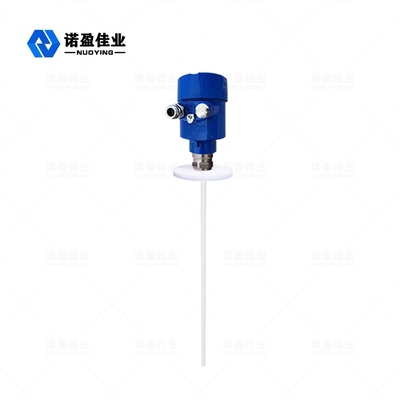

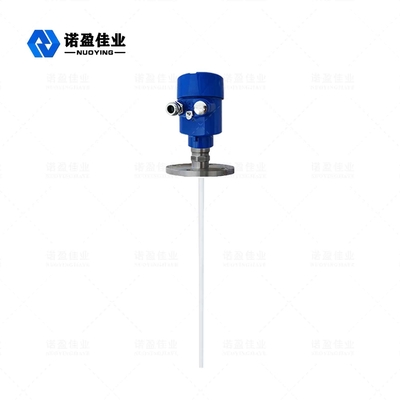

Transmetteur de niveau radar à ondes guidées NYRD702 PTFE 1,8 GHz

NYRD702 PTFEOnde guidée de 1,8 GHz Radar Niveau Mètre

Le transmetteur de niveau radar à ondes guidées est un transmetteur de niveau basé sur le principe de la réflexion dans le domaine temporel (TDR).L'impulsion électromagnétique de la jauge de niveau radar se propage le long du câble en acier ou de la sonde à la vitesse de la lumière.Une partie de l'impulsion du mesureur de niveau est réfléchie pour former un écho et revenir à l'émetteur d'impulsions le long du même chemin.La distance entre l'émetteur et la surface du milieu mesuré est proportionnelle au temps de propagation de l'impulsion pendant cette période, et la hauteur du niveau de liquide est calculée.

Le compteur de niveau radar à ondes guidées anticorrosion NYRD702 est plus adapté à la surveillance du niveau d'un milieu fortement corrosif, tel qu'une solution d'acide chlorhydrique, une solution d'acide nitrique, de l'acide bromhydrique, de l'acide sulfurique dilué, etc.

Radar Niveau MètreParamètre technique

※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!

Radar Niveau Mètreen fonctionnement Principe

L'impulsion hyperfréquence à haute fréquence émise par le radar à ondes guidées se propage le long du composant de détection (câble en acier ou tige en acier), et lorsqu'elle rencontre le milieu mesuré, en raison du changement soudain de la constante diélectrique, elle provoque une réflexion, et une partie de l'énergie de l'impulsion est réfléchie.L'intervalle de temps entre l'impulsion émise et l'impulsion réfléchie est proportionnel à la distance du milieu mesuré.

◎ Entrez
Le radar à ondes guidées est un instrument de mesure basé sur le principe du voyage dans le temps.L'onde radar fonctionne à la vitesse de la lumière et le temps de fonctionnement peut être converti en un signal de niveau via des composants électroniques.La sonde émet des impulsions haute fréquence et se propage le long de la sonde câble ou tige.Lorsque les impulsions rencontrent la surface du matériau, elles sont réfléchies et reçues par le récepteur de l'instrument, et le signal de distance est converti en un signal de niveau.
Le signal d'impulsion réfléchi est transmis à la partie circuit électronique de l'instrument le long de la sonde à câble ou à tige, et le microprocesseur traite le signal pour identifier l'écho généré par l'impulsion micro-onde à la surface du matériau.L'identification correcte du signal d'écho est complétée par le logiciel d'impulsion, et la distance D de la surface du matériau est proportionnelle au temps de déplacement T du
impulsion:
D=C×T/2, où C est la vitesse de la lumière
Puisque la distance E du réservoir vide est connue, le niveau de matière L est :L=ED
◎ Exporter
Réglé en saisissant la hauteur du réservoir vide E (= point zéro), la hauteur du réservoir plein F (= pleine échelle) et certains paramètres d'application, les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure, correspondant à la sortie 4-20 mA.

Radar Niveau MètreExigences d'installation

Méthode d'installation standard

◎ Il est recommandé d'installer à 1/4 ou 1/6 du diamètre du conteneur.
Remarque : La distance minimale de la paroi du réservoir est L0≥300mm, H0≥50mm.
◎ Tenir à l'écart de l'entrée et de la sortie.
◎ Éloignez-vous des obstacles tels que les interrupteurs de fin de course, les serpentins de chauffage, les agitateurs, etc. Remarque : La distance entre la sonde et l'obstacle est ≥ 200 mm.
◎ Lorsque le conteneur est une boîte métallique, le radar ne doit pas toucher la paroi et le fond de la boîte sur toute la plage.
◎ Si le fond du conteneur est conique, le radar peut être installé au centre du haut du réservoir.
◎ La hauteur du tuyau court d'installation doit être L1≤10cm.
