Détails sur le produit:
|
| Chaîne de mesure: | 0~6m | Matériel: | 304,316L (facultatif) |
|---|---|---|---|
| Montage de la méthode: | support de bride ou support de fil | La température moyenne: | -40~130℃ |
| Sortie de signal: | 4-20mA, 4-20mA/HART | Exactitude: | ±1mm |
| Fréquence: | 1.8Ghz | Alimentation d'énergie: | 24 VCC/220 VCA |

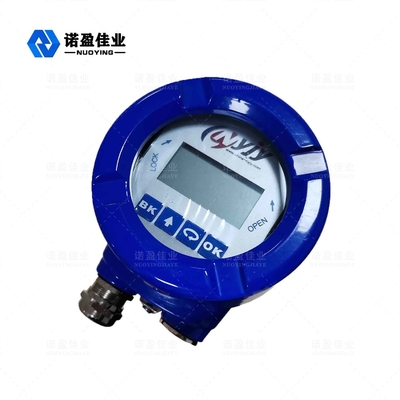

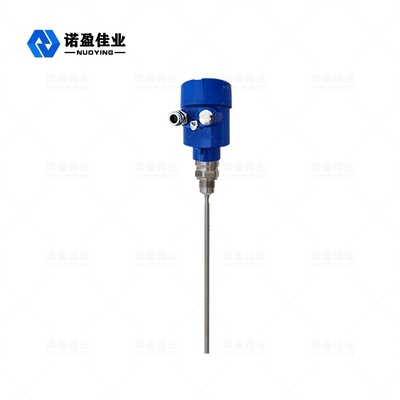

Mètre de niveau de radar de vague guidée de NYRD702 1.8GHz
Le mètre de niveau de radar de vague guidée est un mètre de niveau basé sur le principe de la réflexion de domaine de temps (TDR). L'impulsion électromagnétique des propagations d'indicateur de niveau de radar le long du câble ou de la sonde en acier à la vitesse de la lumière. Une partie de l'impulsion du mètre de niveau est reflétée pour former un écho et pour retourner à l'émetteur d'impulsion le long du même chemin. La distance entre l'émetteur et la surface du milieu mesuré est proportionnelle à la période de propagation de l'impulsion au cours de cette période, et la taille de niveau liquide est calculée.
Paramètre technique de mètre de niveau de radar
| Application typique | Liquides, poudres, particules solides, médias corrosifs |
| Matériel d'antenne | 304/316 (facultatif) |
| Chaîne de mesure | 30 m |
| Exactitude | ±1mm |
| Alimentation d'énergie | 24 volts continu (à deux fils, à quatre fils) |
| La température moyenne | -40~+130℃, - 40~+250℃ |
| Pression | e -0.1~4.0MPa |
| Connexion de processus | Fil, bride (facultative) |
| Classe de protection | IP67 |
| Catégorie anti-déflagrante | ExiaCT6Ⅱ (facultatif) |
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… |
Note de ※ : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs !
Principe de fonctionnement de niveau de mètre de radar
L'impulsion à haute fréquence de micro-onde émise par les propagations de radar de vague guidée le long du composant de détection (le câble en acier ou la tige en acier), et quand il rencontre le milieu mesuré, en raison du changement soudain de la constante diélectrique, il cause la réflexion, et une partie de l'énergie d'impulsion est réfléchie de retour. L'intervalle entre l'impulsion transmise et l'impulsion reflétée est proportionnel à la distance du milieu mesuré.
Caractéristiques de conception de niveau de mètre de radar
◎Le mètre de niveau de radar de vague guidée adopte la technologie transformatrice de micro-onde avancée et Echo Discovery unique font écho la technologie transformatrice, la mesure de contact, l'exactitude élevée de mesure et la mesure plus précise. En même temps, le radar de vague guidée est résistant à l'adhérence et n'est pas affecté par l'environnement externe tel que la température et l'adhérence moyennes.
◎Un grand choix de méthodes de connexion de processus et de types de composants de détection font les séries 70X ont guidé des indicateurs de niveau de radar de vague appropriés pour différentes conditions et applications de travail complexes. Comme : milieu à hautes températures, à haute pression et petit de constante diélectrique.
◎Utilisant le mode fonctionnant d'impulsion, le produit a extrêmement - la basse puissance d'émission, et peut être installé en divers métal et non-métal
conteneurs sans mal au corps humain et à l'environnement.
Conditions de niveau d'installation de mètre de radar
Méthode standard d'installation
◎On lui recommande d'installer à 1/4 ou à 1/6 du diamètre de conteneur.
Note : La distance minimum du mur de réservoir est L0≥300mm, H0≥50mm.
◎Gardez à partir de l'admission et du débouché.
◎Maintenez dégagé des obstacles tels que des commutateurs de limite, des serpentins de chauffage, des agitateurs, etc. Note : La distance entre la sonde et l'obstacle est ≥200mm.
◎Quand le conteneur est une boîte en métal, le radar ne devrait pas toucher le mur et le fond de la boîte dans la gamme entière.
◎Si le fond du conteneur est effilé, le radar peut être installé au centre du dessus du réservoir.
◎La taille du tuyau de short d'installation devrait être L1≤10cm.
