Détails sur le produit:
|
| Chaîne de mesure: | 30m | Type d'antenne: | antenne câble haute température |
|---|---|---|---|
| Température de fonctionnement: | -40~250℃ | Sortie de signal: | 4-20mA, 4-20mA/HART |
| Pression de processus: | -0.1-4MPa, -1~40BAR | Alimentation d'énergie: | 24 VCC/220 VCA |
| Catégorie de protection: | IP67 | Fréquence: | 1.8Ghz |

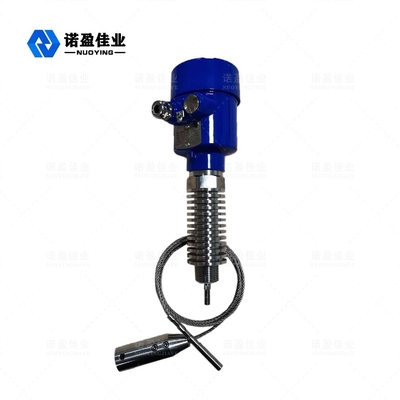

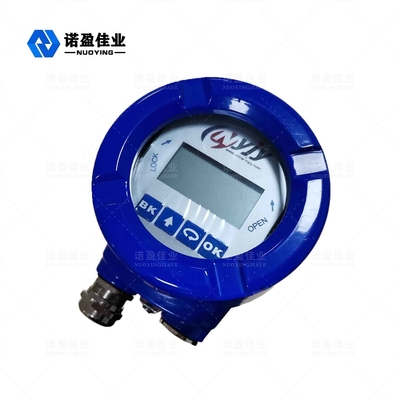

NYRD701 (type haute température) Onde guidée de 1,8 GHz Radar Niveau Mètre
Le transmetteur de niveau radar à ondes guidées est un transmetteur de niveau basé sur le principe de la réflexion dans le domaine temporel (TDR).L'impulsion électromagnétique de la jauge de niveau radar se propage le long du câble en acier ou de la sonde à la vitesse de la lumière.Une partie de l'impulsion du mesureur de niveau est réfléchie pour former un écho et revenir à l'émetteur d'impulsions le long du même chemin.La distance entre l'émetteur et la surface du milieu mesuré est proportionnelle au temps de propagation de l'impulsion pendant cette période, et la hauteur du niveau de liquide est calculée.
Radar Niveau MètreParamètre technique
| Application typique | Liquides, poudres, particules solides, fluides corrosifs |
| Matériau de l'antenne | Câble souple/304/PTFE (en option) |
| Plage de mesure | 30 mètres |
| Précision | ±1 mm |
| Source de courant | 24 VDC (deux fils, quatre fils) |
| Température moyenne | -40~+250℃ |
| Pression | e -0.1～4.0MPa |
| Connexion de processus | Filetage, bride (facultatif) |
| classe de protection | IP65 |
| Qualité antidéflagrante | ExiaⅡCT6 (facultatif) |
| Sortie de signal | 4...20mA/HART/RS485/Modbus... |
※ Noter:Des produitspeut êtrepersonnalisé selonà laexigences particulièresdeutilisateurs!

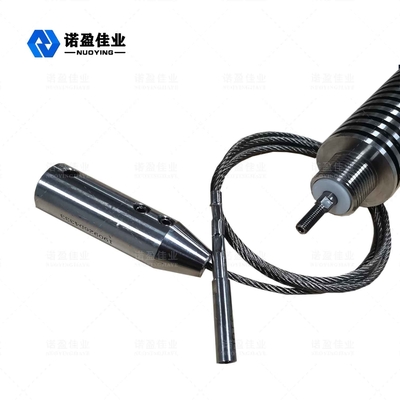

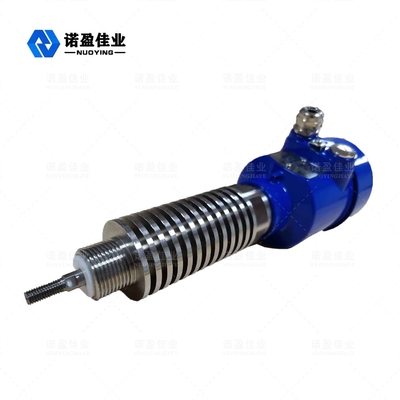

Antenne de mesure de niveau radar à ondes guidées pour rejoindre la structure du radiateur, le radiateur est une sorte d'appareil électrique utilisé pour le dispositif de refroidissement des composants électroniques chauds, composé de plus de 304/316 de matériaux tels que la structure en tôle d'acier inoxydable.Le dissipateur de chaleur peut rendre la chaleur des composants plus efficace, de sorte que le produit peut être appliqué à des températures plus élevées.
Radar Niveau MètreCaractéristiques de conception
◎ Le compteur de niveau radar à ondes guidées adopte une technologie de traitement par micro-ondes avancée et une technologie unique de traitement d'écho Echo Discovery, une mesure de contact, une précision de mesure élevée et une mesure plus précise.Dans le même temps, le radar à ondes guidées résiste à l'adhérence et n'est pas affecté par l'environnement extérieur tel que la température moyenne et l'adhérence.
◎ Une variété de méthodes de connexion de processus et de types de composants de détection rendent les jauges de niveau radar à ondes guidées de la série 70X adaptées à diverses conditions de travail et applications complexes.Tels que: haute température, haute pression et petit milieu constant diélectrique.
◎ En utilisant le mode de fonctionnement par impulsions, le produit a une puissance d'émission extrêmement faible et peut être installé dans divers métaux et non métalliques
conteneurs sans danger pour le corps humain et l'environnement.
Radar Niveau MètreExigences d'installation
Méthode d'installation standard
◎ Il est recommandé d'installer à 1/4 ou 1/6 du diamètre du conteneur.
Remarque : La distance minimale de la paroi du réservoir est L0≥300mm, H0≥50mm.
◎ Tenir à l'écart de l'entrée et de la sortie.
◎ Éloignez-vous des obstacles tels que les interrupteurs de fin de course, les serpentins de chauffage, les agitateurs, etc. Remarque : La distance entre la sonde et l'obstacle est ≥ 200 mm.
◎ Lorsque le conteneur est une boîte métallique, le radar ne doit pas toucher la paroi et le fond de la boîte sur toute la plage.
◎ Si le fond du conteneur est conique, le radar peut être installé au centre du haut du réservoir.
◎ La hauteur du tuyau court d'installation doit être L1≤10cm.
