Détails sur le produit:
|
| Chaîne de mesure: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% | Chaîne de calibrage: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% |
|---|---|---|---|
| Exactitude: | ± 0,002 g /cc (± 2 kg/m3), ±0.5% | Répétabilité: | ± 0,001 g /cc (± 0,2 kg/m3) ±0.1% |
| Pression d'utilisation: | 0~4Mpa | Température de fonctionnement: | -40~130℃, - 50~150℃ |
| Alimentation d'énergie: | 24VDC, ≥50 mA | Sortie de signal: | 4-20 mA, 0-1000Hz, RS485 Modbus RTU |
| Mettre en évidence: | Densimètre à diapason Modbus RTU,capteur de densité de liquide de résonance,densimètre de fluide Modbus |
||

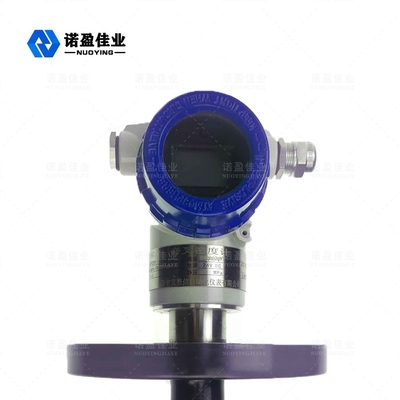

Densimètre de résonance de diapason NYDE 4 ~ 20Ma ou RS485 Modbus RTU 24VDC

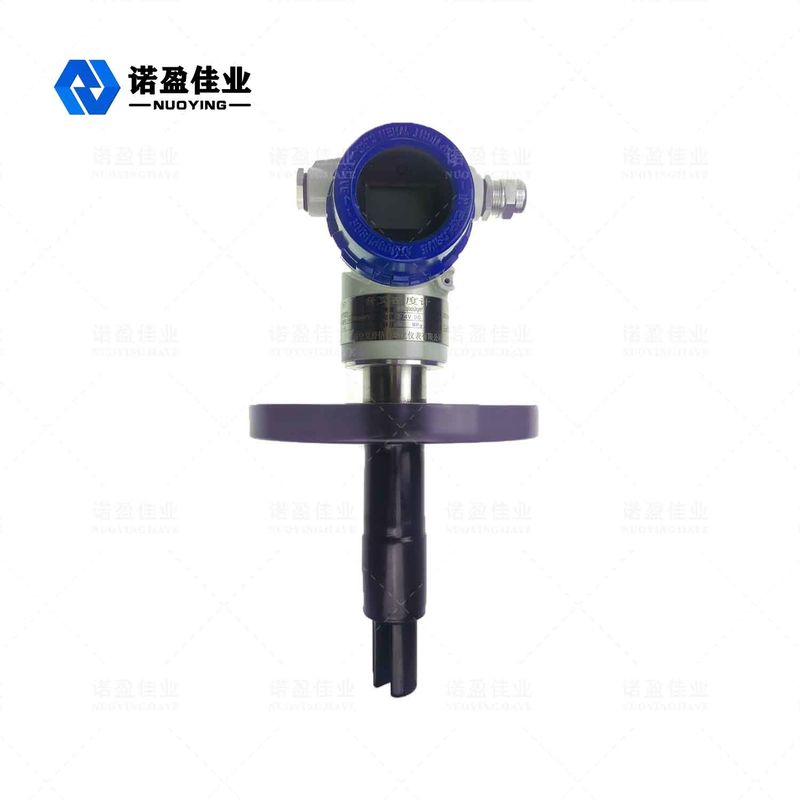

Densimètre de résonance à diapason NYDE
Le NYDELe densimètre enfichable adopte une installation enfichable et est largement utilisé dans les pipelines.La densité du milieu dans les réservoirs ouverts et les réservoirs fermés est directement déterminée par la fréquence de vibration reçue par le diapason du capteur inséré dans le milieu.Le capteur de température intégré du capteur fournit une compensation de température pour celui-ci.
Champ d'application : le densimètre enfichable peut effectuer une détection de densité en ligne en temps réel.Il peut être utilisé pour le contrôle de processus de produits avec la densité comme paramètre de base ou le contrôle de qualité avec un pourcentage solide ou un pourcentage de concentration comme référence.Les industries typiques comprennent l'industrie pétrochimique, l'industrie vinicole, l'industrie alimentaire, l'industrie pharmaceutique et le traitement des minéraux (tels que l'argile, le carbonate, le silicate, etc.), qui sont spécifiquement utilisés dans la détection d'interface et le mélange de pipelines multi-produits dans les industries ci-dessus. la détection de densité, la surveillance du point final du réacteur et la détection d'interface du séparateur.
Densimètre de résonance à diapason NYDE Technique Paramètres
| Plage de mesure | 0 – 2,5 g/cc (0 – 2500 kg/m3), 0~100,0 % |
| Plage d'étalonnage | 0 – 2,5 g/cc (0 – 2500 kg/m3), 0~100,0 % |
| précision de mesure | ± 0,002 g/cc (± 2 kg/m3), ± 0,5 % |
| Répétabilité | ± 0,001 g/cc (± 0,2 kg/m3) ±0,1 % |
| Plage de température moyenne | -50℃~+150℃ |
| Pression de travail | 4mpa |
| Plage de viscosité du fluide | 0–600 cP |
| Coéfficent de température | < 0,1 kg/m3/℃(±0,5 %) après correction |
| Effet de stress | Négligeable |
| Capteur de température intégré | Capteur numérique |

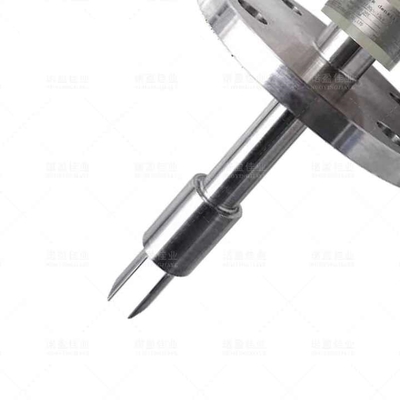

| Matériau mouillé | 316L, acier inoxydable 2205, 哈 C, alliage de titane |
| Revêtement corps de fourche | Norme PTFE ou PFA |
| Source de courant | 24VDC,≥50mA |
| Sortie de signal analogique | 4-20 mA, 0-1000 Hz, RS485 Modbus RTU |
| Précision de sortie (20℃) | ±0,1 % de la lecture ou ± 0,05 % FS |
| Répétabilité de sortie (-40~+85℃) | ± 0,05 % PE |
| Connexion de processus | DIN 50 PN16 DIN 50 PN40 |
| Sanitaire IDF et RJT | |
| Niveau de protection | IP67 |
| coquille | Alliage d'aluminium |
Densimètre de résonance à diapason NYDE en fonctionnement Principe
Le capteur fonctionne sur le principe de la vibration des composants, et la partie composant est la partie du diapason immergée dans le liquide mesuré.La partie diapason induit des vibrations à travers un dispositif piézoélectrique interne fixé à l'extrémité inférieure du corps de fourche.La fréquence d'oscillation est détectée par un dispositif piézoélectrique secondaire fixé à l'autre extrémité du corps de fourche, puis le signal est amplifié par le circuit sur le dessus.La densité du liquide est étroitement liée à la fréquence de vibration lorsque le liquide mesuré s'écoule.Lorsque la densité du liquide mesuré change, la fréquence de vibration lorsque le liquide s'écoule change également.Grâce à l'équation suivante, la densité du liquide mesuré peut être calculée avec précision.
D=K0+K1T+K2T2
D= Densité non calibrée du milieu mesuré (kg/m3)
T= Fréquence de vibration (μ s).
K0 , K1 , K2= constante
Dans le processus de détection de densité, le densimètre enfichable NYDE peut automatiquement compenser l'influence de la température sur la densité (D) du milieu mesuré, et la pression n'a aucune influence significative sur la densité.
Densimètre de résonance à diapason NYDE Installation mécanique
Contrairement au capteur de densité de tuyau, la partie fourche du densimètre enfichable n'est pas complètement fermée.
Mur de tuyau ou conteneur
L'effet limite de la paroi sur le fluide plus l'effet viscosité du milieu de mesure lui-même, ces effets auront une certaine influence sur l'étalonnage de mesure du capteur.Afin de les surmonter, pour différents environnements, nous avons résumé et défini à l'avance la méthode d'installation et le diamètre du tuyau pour faciliter la sélection dans les mêmes conditions.
|
Installation la norme |
Ouverture latérale en forme de T installation de plug-in |
Installation escamotable à ouverture latérale en forme de T | |
|
Instruction |
Le corps de fourche entre directement dans le fluide principal |
Le corps de fourche est rétracté dans le côté de la canalisation pour éviter le fluide principal, et rétracté par 25mm |
|
| Débit | Le débit à travers la fourche est de 0-1m/s | Le débit du tuyau principal est de 1 à 5 m/s | |
| Gamme de viscosité | Max 600Cp | Maximum 100cP (jusqu'à 250cP dans des cas individuels) | |
| Température | -50-150℃ | -50-150℃ | |
|
Taille du tuyau principal |
≥ Conduite horizontale 100 mm (4″) ; ≥ Tube vertical 150mm (4″); |
≥50mm(2″) |
|
|
Défaut |
Ne s'applique pas à : Débit instable Le diamètre du tuyau principal est inférieur à DN100 |
1. | Solution floculante (telle que pulpe, etc.) |
| 2. | Débit instable | ||
| 3. | Solutions à viscosité décroissante | ||
| 4. | Le diamètre du tuyau principal est inférieur à DN50 | ||
| 5. | Cas où l'effet de la température est significatif | ||
Calcul du débit
V = Q / (1/4 *π *d2) Exemple : Débit 20m3/h, diamètre de tuyau 100mm
V = 20 / 3600 /(1/4 * 3,14 * 0,1 * 0,1)= 0,7 M/s
Emplacement d'installation
Afin de garantir que le densimètre peut mesurer avec précision et afficher la stabilité, le débit du fluide mesuré ne doit pas être supérieur à 1 m/s, et le diamètre de la canalisation où le densimètre est installé doit être supérieur ou égal à 159 mm.L'emplacement du densimètre doit être installé le plus loin possible de la pompe, et la distance doit être de préférence supérieure à 5 m ;Lorsque le débit est supérieur à 1 m/s, utiliser l'installation à diamètre élargi.Lorsque le débit augmente de 1 m, le diamètre du tuyau du densimètre est augmenté de 1,5 fois.Il doit y avoir une section de tuyau droite ≥ 600 mm avant l'instrument et une section de tuyau droite ≥ 300 mm derrière l'instrument.Le fluide est dans un état laminaire lorsqu'il s'écoule à travers le corps de fourche,
Comme indiqué sur la figure : installation horizontale d'une canalisation horizontale
Tuyau vertical réducteur concentrique Insérer directement dans le fluide
Tuyau horizontal réducteur concentrique Vue de dessus du tuyau horizontal
