Détails sur le produit:
|
| Chaîne de mesure: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% | Chaîne de calibrage: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% |
|---|---|---|---|
| Exactitude: | ± 0,002 g /cc (± 2 kg/m3), ±0.5% | Répétabilité: | ± 0,001 g /cc (± 0,2 kg/m3) ±0.1% |
| Pression d'utilisation: | 0~4Mpa | Température de fonctionnement: | -40~130℃, - 50~150℃ |
| Alimentation d'énergie: | 24VDC, ≥50 mA | Sortie de signal: | 4-20 mA, 0-1000Hz, RS485 Modbus RTU |
| Mettre en évidence: | Densimètre à fourche PN40 FDM,densimètre à fourche FDM 24VDC,transmetteur de densité de boue 24VDC |
||

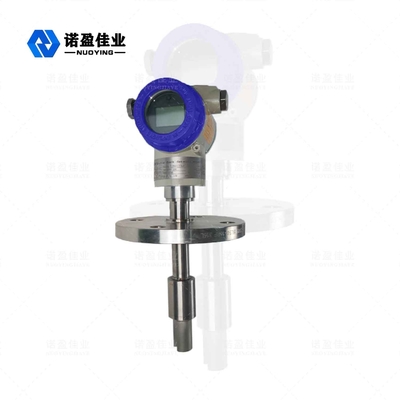

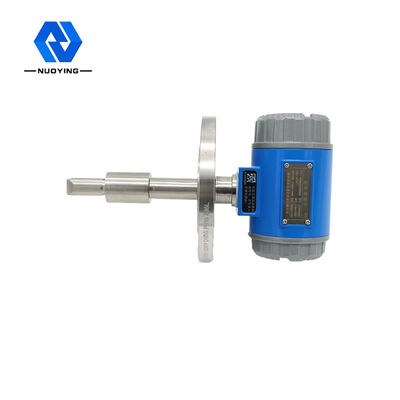

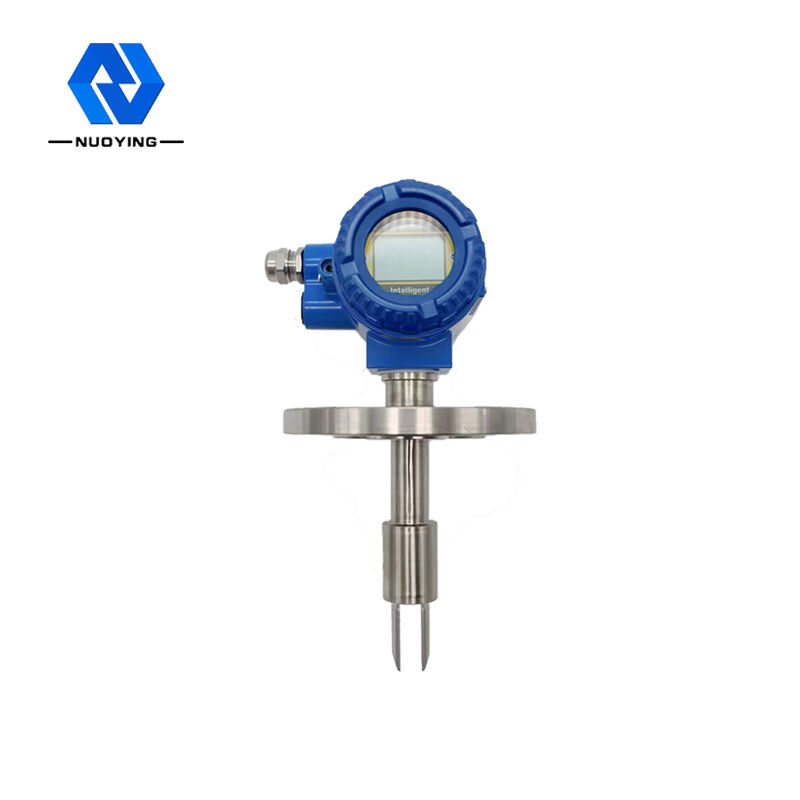

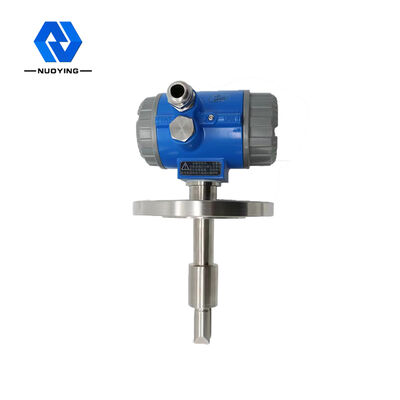

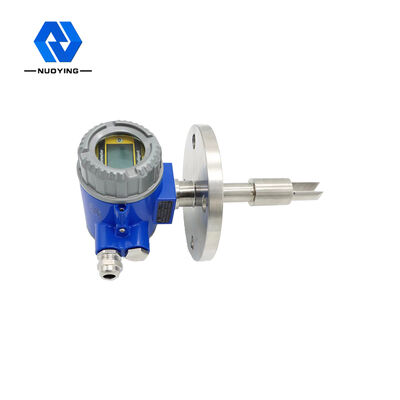

Densimètre de résonance à diapason NYDE
Le NYDELe densimètre enfichable adopte une installation enfichable et est largement utilisé dans les pipelines.La densité du milieu dans les réservoirs ouverts et les réservoirs fermés est directement déterminée par la fréquence de vibration reçue par le diapason du capteur inséré dans le milieu.Le capteur de température intégré du capteur fournit une compensation de température pour celui-ci.
Champ d'application : le densimètre enfichable peut effectuer une détection de densité en ligne en temps réel.Il peut être utilisé pour le contrôle de processus de produits avec la densité comme paramètre de base ou le contrôle de qualité avec un pourcentage solide ou un pourcentage de concentration comme référence.Les industries typiques comprennent l'industrie pétrochimique, l'industrie vinicole, l'industrie alimentaire, l'industrie pharmaceutique et le traitement des minéraux (tels que l'argile, le carbonate, le silicate, etc.), qui sont spécifiquement utilisés dans la détection d'interface et le mélange de pipelines multi-produits dans les industries ci-dessus. la détection de densité, la surveillance du point final du réacteur et la détection d'interface du séparateur.
Densimètre de résonance à diapason NYDE Technique Paramètres
| Plage de mesure | 0 – 2,5 g/cc (0 – 2500 kg/m3), 0~100,0 % |
| Plage d'étalonnage | 0 – 2,5 g/cc (0 – 2500 kg/m3), 0~100,0 % |
| précision de mesure | ± 0,002 g/cc (± 2 kg/m3), ± 0,5 % |
| Répétabilité | ± 0,001 g/cc (± 0,2 kg/m3) ±0,1 % |
| Plage de température moyenne | -50℃~+150℃ |
| Pression de travail | 4mpa |
| Plage de viscosité du fluide | 0–600 cP |
| Coéfficent de température | < 0,1 kg/m3/℃(±0,5 %) après correction |
| Effet de stress | Négligeable |
| Capteur de température intégré | Capteur numérique |
| Matériau mouillé | 316L, acier inoxydable 2205, 哈 C, alliage de titane |
| Revêtement corps de fourche | Norme PTFE ou PFA |
| Source de courant | 24VDC,≥50mA |
| Sortie de signal analogique | 4-20 mA, 0-1000 Hz, RS485 Modbus RTU |
| Précision de sortie (20℃) | ±0,1 % de la lecture ou ± 0,05 % FS |
| Répétabilité de sortie (-40~+85℃) | ± 0,05 % PE |
| Connexion de processus | DIN 50 PN16 DIN 50 PN40 |
| Sanitaire IDF et RJT | |
| Niveau de protection | IP67 |
| coquille | Alliage d'aluminium |
Densimètre de résonance à diapason NYDE en fonctionnement Principe

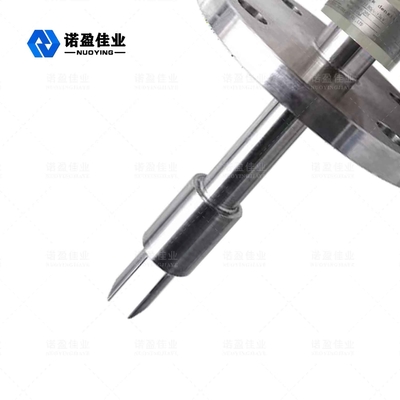

Le capteur fonctionne sur le principe de la vibration des composants, et la partie composant est la partie du diapason immergée dans le liquide mesuré.La partie diapason induit des vibrations à travers un dispositif piézoélectrique interne fixé à l'extrémité inférieure du corps de fourche.La fréquence d'oscillation est détectée par un dispositif piézoélectrique secondaire fixé à l'autre extrémité du corps de fourche, puis le signal est amplifié par le circuit sur le dessus.La densité du liquide est étroitement liée à la fréquence de vibration lorsque le liquide mesuré s'écoule.Lorsque la densité du liquide mesuré change, la fréquence de vibration lorsque le liquide s'écoule change également.Grâce à l'équation suivante, la densité du liquide mesuré peut être calculée avec précision.
D=K0+K1T+K2T2
D= Densité non calibrée du milieu mesuré (kg/m3)
T= Fréquence de vibration (μ s).
K0 , K1 , K2= constante
Dans le processus de détection de densité, le densimètre enfichable NYDE peut automatiquement compenser l'influence de la température sur la densité (D) du milieu mesuré, et la pression n'a aucune influence significative sur la densité.
Densimètre de résonance à diapason NYDE Caractéristiques de conception

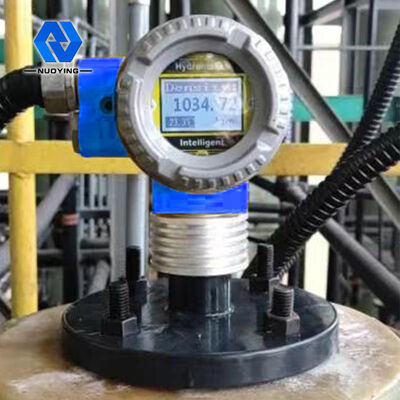

◎ Convient pour la mesure de réservoir, de pipeline, de débit ou de densité moyenne statique.Convient pour mesurer haute température, basse température, contenant des impuretés et un milieu à haute viscosité.

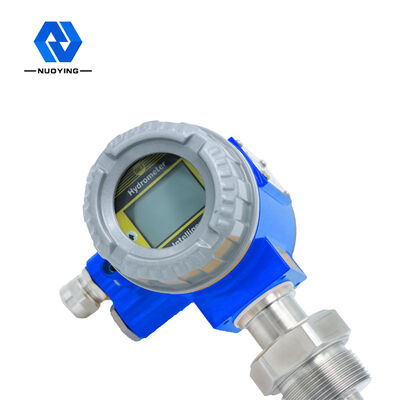

◎ Dispositif de conversion électronique à microprocesseur, fonctions intégrées de traitement du signal, de calcul et de diagnostic.
◎ La mesure en ligne continue de la densité et de la température du liquide, de haute précision, plus sûre et fiable, peut être directement utilisée pour le contrôle du processus de production.
◎ Il peut communiquer directement avec le PC via l'interface RS485.Les utilisateurs peuvent configurer directement les nœuds, diagnostiquer les pannes et enregistrer les données en ligne.
◎ La densité de base, le pourcentage de concentration, le pourcentage de masse, le pourcentage de volume et d'autres paramètres peuvent être calculés lors de la mesure de la densité et de la température.
Excellente structure de protection contre les surpressions, stabilité de température supérieure, joint de soudure complet, conception solide et fiable.
◎ Facile à installer et à utiliser, insérez le liquide pour afficher la lecture.
◎ Entretien facile, pas de nettoyage régulier.
◎ Étalonnage sans source de référence standard, pas d'étalonnage en laboratoire, pas d'interruption de processus.
◎ Le type à sécurité intrinsèque peut être utilisé dans les sites dangereux et le type sanitaire peut être installé dans les sites de production alimentaire.
