Détails sur le produit:
|
| Chaîne de mesure: | 20m, 40m | Application: | Mesure de liquide et de poussière |
|---|---|---|---|
| Matériel: | 304 et PTFE | Connexion de processus: | Le filet de vis, bride (facultative), a bridé |
| Catégorie de protection: | Instrument IP67, IP67 d'affichage | Température de fonctionnement: | -40~260℃ |
| Sortie de signal: | 4-20mA, 4-20mA/HART, RS485 | Pression de processus: | Pression atmosphérique, - 0.1-4MPa, -1~40BAR |
| Mettre en évidence: | C.A. 220V a guidé les émetteurs de niveau de micro-onde,Émetteurs de niveau de micro-onde guidés par mousse de brume,radar de vague guidée à C.A. 220V |
||

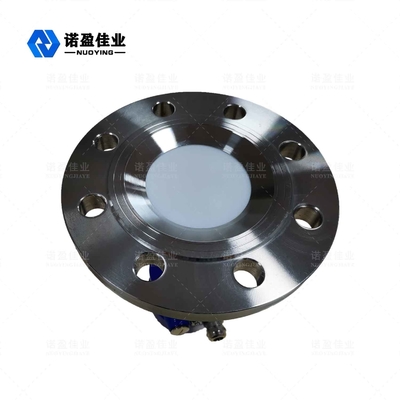

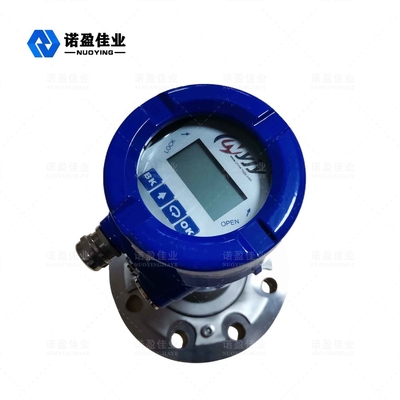

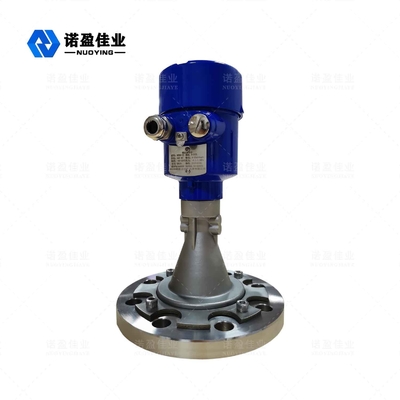

mètre de niveau de radar plat de 26GHz NYRD-PB-D
Le mètre de niveau de radar à panneau plat est un instrument de mesure à haute fréquence de niveau du radar 26GHz avec une distance maximum de mesure de 40 mètres. L'antenne est encore optimisée, et le nouveau microprocesseur rapide peut effectuer une analyse plus à grande vitesse de signal et le traitement, de sorte que l'instrument puisse être utilisé dans certaines occasions complexes telles que la vapeur, mousse, la poussière, cristallisation, condensation, etc….
Paramètre technique de mètre de niveau de radar
| Modèle | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| Application typique | Vapeur, brume, mousse, corrosion forte, cristallisation, condensation, adhérence, etc. | ||||
| Transmettez la fréquence | 26GHz | ||||
| Échantillonnage d'écho | 100 times/s | ||||
| Matériel d'antenne | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
| Gamme | 40m | ||||
| Exactitude | 0.05%~0.1%F.S | ||||
| Puissance d'approvisionnement | 24VDC (à deux fils, à quatre fils), C.A. 220V | ||||
| Puissance | 3W | ||||
| Sortie de signal | 4… 20mA/HART/RS485/Modbus… | ||||
| La température de processus | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
| Pression de processus | -0.1~2.0MPa | ||||
| Connexion de processus | Parenthèse, bride (facultative) | ||||
| Interface électrique | M20×1. 5, ½ « TNP | ||||
| Classe de protection | IP 67 | ||||
| Catégorie anti-déflagrante | ExiaCT6Ⅱ GA, Ⅱ CT6 gigaoctet d'Exd | ||||
Note de ※ : Des produits peuvent être adaptés aux besoins du client selon les conditions spécifiques des utilisateurs !
Principe de fonctionnement de niveau de mètre de radar
L'antenne de niveau de radar émet les impulsions étroites de micro-onde, qui sont transmises vers le bas par l'antenne. Après que l'impulsion touche la surface du milieu mesuré, on le reflète de retour et est reçu par le système d'antenne encore, et le signal est transmis à la pièce de circuit électronique et automatiquement converti en signal de niveau (parce que la vitesse de propagation d'impulsion est extrêmement rapide, l'onde électromagnétique atteint la cible et est reflétée de nouveau au récepteur. Le temps pris est presque instantané).
Comme l'image montre :
Arrangement d'A. Range, bas ajustement (4mA) Ajustement de B. High (20mA) Gamme de zone de C. Blind
Mettez en référence la surface pour la mesure : Le fond du fil ou la surface d'étanchéité de la bride.
Note : Quand utilisant la synchronisation de niveau de radar, assurez-vous que le niveau matériel le plus élevé ne peut pas entrer dans l'angle mort de mesure (secteur représenté par C sur la figure).
Caractéristiques de conception de niveau de mètre de radar
◎L'antenne est petite dans la taille, facile à installer ; radar de non contact, aucun usage et aucune pollution.
◎Inchangé par des changements de corrosion, de mousse, de vapeur d'eau, de température et de pression.
◎L'angle de faisceau est petit et l'énergie est concentrée, qui augmente la capacité et les aides d'écho d'éviter l'interférence.
◎L'angle mort de mesure est plus petit, et il peut également réaliser de bons résultats pour la petite mesure de réservoir.
◎Rapport signal/bruit élevé pour une meilleure représentation même dans des conditions de fluctuation.
